Качественная задача №46

Просмотров 6 Комментарии 0

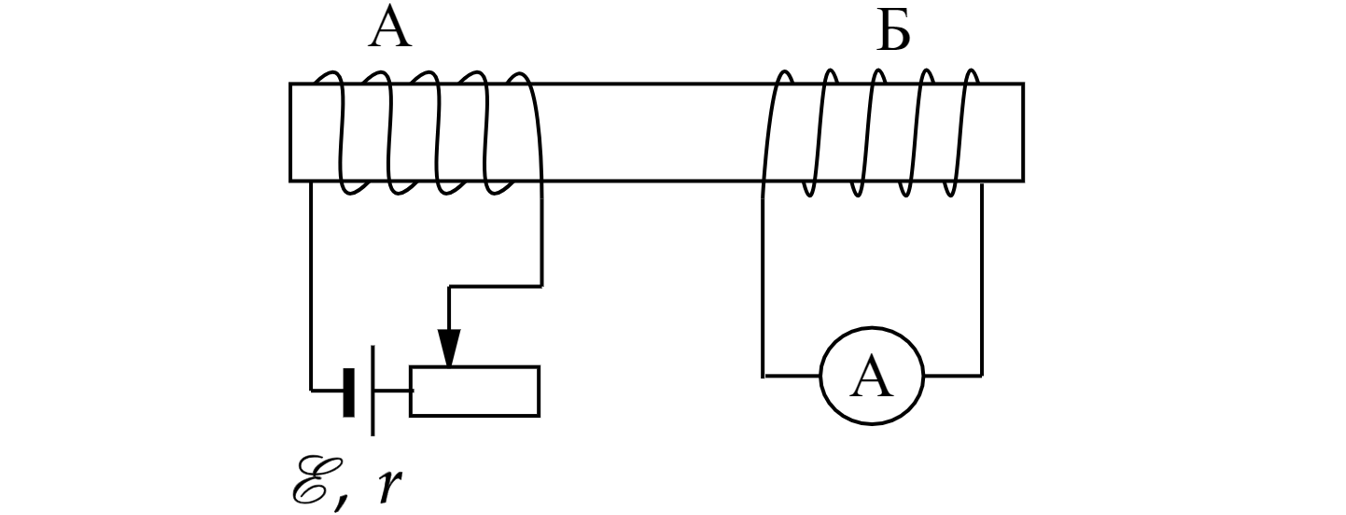

На железном стержне намотаны две катушки изолированного медного провода А и Б. Катушка А подключена к источнику с ЭДС $ξ$ и внутренним сопротивлением $r$ , как показано на рисунке. Катушка Б замкнута на амперметр малого сопротивления. Ползунок реостата передвигают вправо. В каком направлении протекает при этом ток через амперметр, подключённый к катушке Б? Ответ обоснуйте, указав, какие явления и закономерности Вы использовали для объяснения.

1. При протекании электрического тока по катушке А создается магнитный поток $Φ1$ , при этом сердечник будет образовывать электромагнит, у левого торца катушки А находится северный полюс этого магнита
2. При движении ползунка вправо увеличивается сопротивление реостата $R$ , а значит по закону Ома для полной цепи уменьшается сила тока

I =--ξ-- R + r

3.Уменьшение тока в катушке А приводит к уменьшению магнитного потока, пронизывающего катушку А, который также пронизывает и катушку Б. По закону электромагнитной индукции $ΔΦ ξi = − Δt$ уменьшение магнитного потока приводит к возникновению индукционного тока, который, по правилу Ленца, возникает такого направления (через амперметр — справа налево), чтобы своим магнитным потоком компенсировать уменьшение магнитного потока сквозь катушку Б.
