Качественная задача №1

Просмотров 5 Комментарии 0

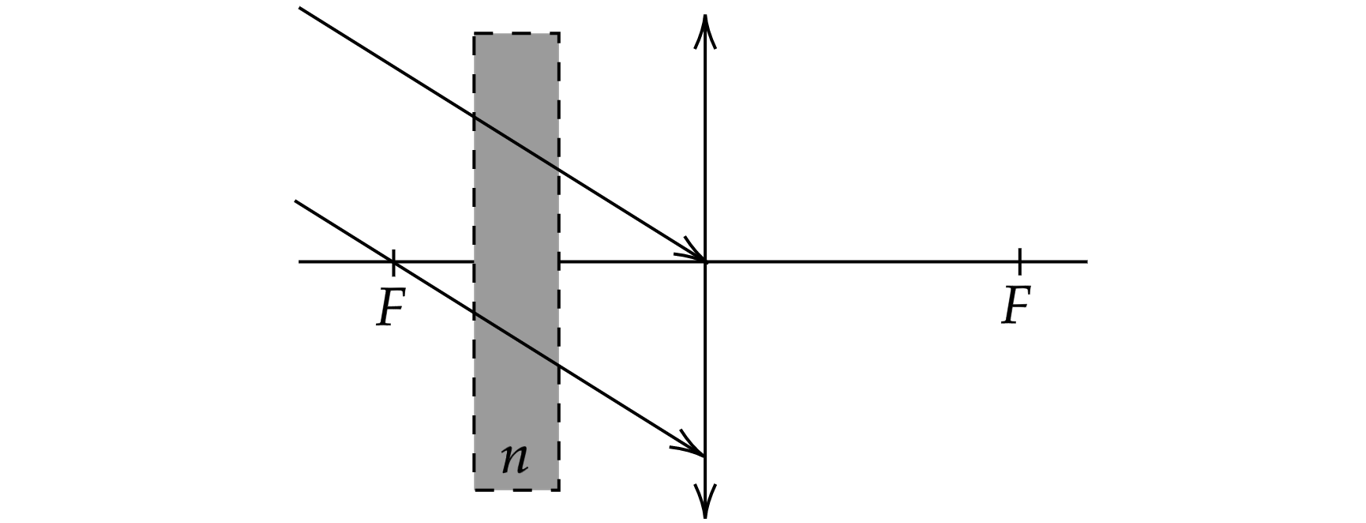

На тонкую собирающую линзу от удалённого источника падает пучок параллельных лучей (см. рисунок). Как изменится положение изображения источника, создаваемого линзой, если между линзой и её фокусом поставить плоскопараллельную стеклянную пластинку с показателем преломления $n$ (на рисунке положение пластинки отмечено пунктиром)? Ответ поясните, указав, какие физические закономерности Вы использовали. Сделайте рисунок, поясняющий ход лучей до и после установки плоскопараллельной стеклянной пластинки.

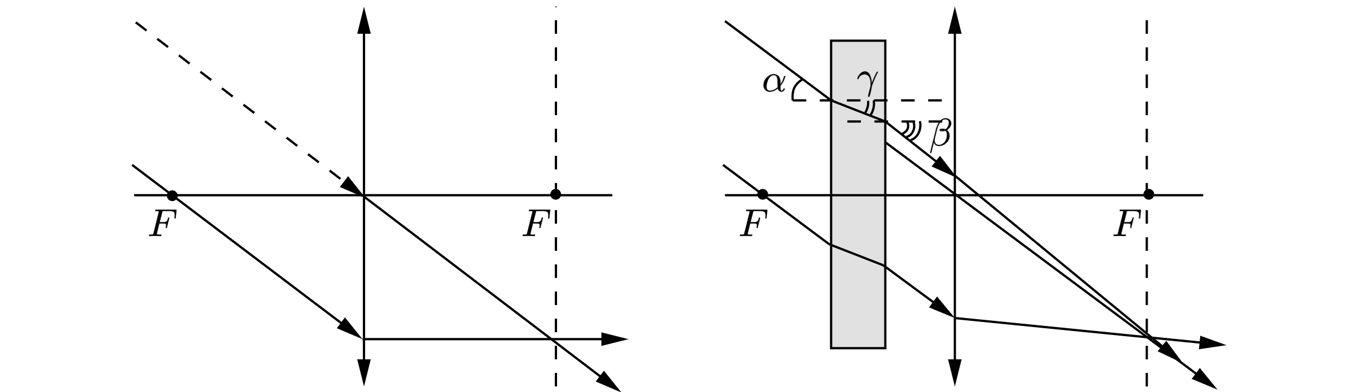

Построим изображение до и после внесения плоскопараллельной пластинки. До внесения пластинки изображением была точка в задней фокальной плоскости, так как линза собирает все параллельные лучи в одной точке фокальной плоскости (см. рис.)

После внесения пластины лучи будут 2 раза преломляться, при этом угол вхождения лучей, будет равен углу выхода лучей из пластины, так как для входящих лучей

n sinγ = sinα

а для выходящих

nsinγ = sinβ

откуда $β =α$ , значит угол падения лучей на линзу не изменится, следовательно, лучи будут просто смещены вверх и будет происходить их взаимное замещение, значит, изображение не изменится.
