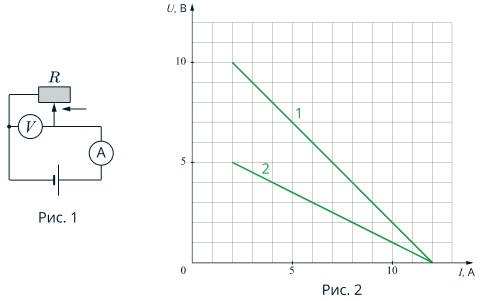

На рис. 1 приведена схема установки, с помощью которой исследовалась зависимость напряжения на реостате от величины протекающего тока при движении ползунка реостата справа налево.
На рис. 2 приведены графики, построенные по результатам измерений для двух разных источников напряжения.
Выберите все утверждения, соответствующих результатам этих опытов.
1) При силе тока 0 А вольтметр показывает значение ЭДС источника.
2) Ток короткого замыкания равен 2 А.
3) Во втором опыте сопротивление реостата уменьшалось с меньшей скоростью.
4) В первом опыте ЭДС источника в 2 раза больше, чем во втором.
5) Во втором опыте ЭДС источника равна 10 В.
1)
ЭДС в данной цепи равно сумме напряжений на реостате и на внутреннем сопротивлении
Из уравнения видно, что зависимость
при нулевой силе тока равна ЭДС.
2)
При коротком замыкании напряжение на реостате должно равняться нулю. Из графика видно, что это происходит при 12 А.
3)
У нас нет никаких данных про время, поэтому ответить на данный вопрос нельзя
4)
Если продлить графики до вертикальной оси, то будет видно, что
5)
См п.4
