Задача по электродинамике №181

Просмотров 6 Комментарии 0

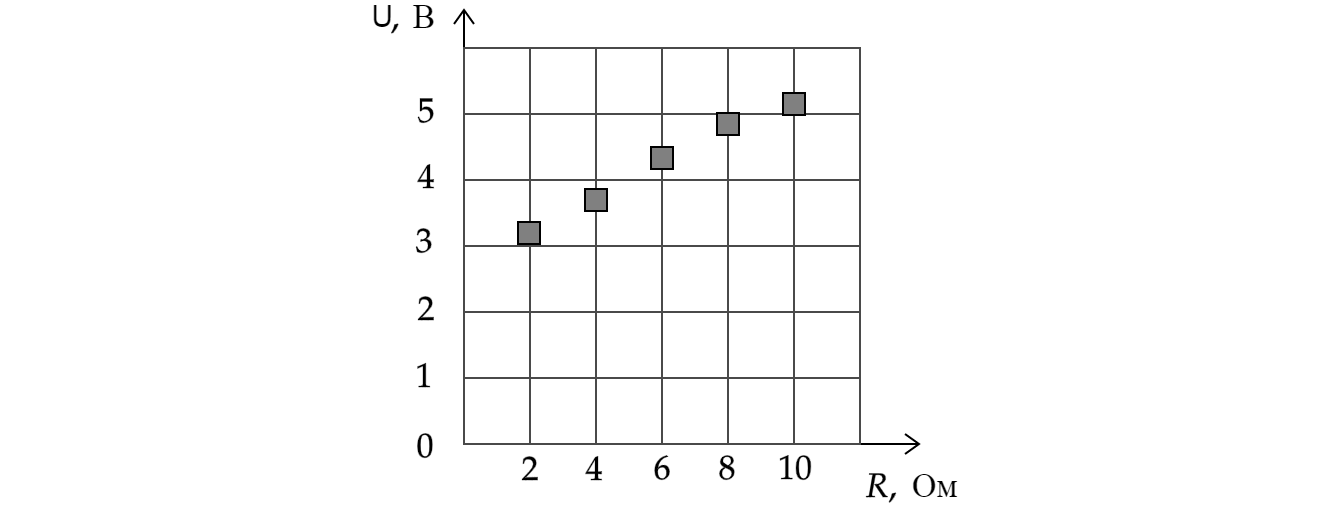

На графике представлены результаты измерений напряжения $U$ на реостате при различных значениях сопротивления $R$ реостата. Погрешность измерения напряжения $ΔU = ±0,2$ В, сопротивления $ΔR = ±0,4$ Ом.

Выберете все верные утверждения на основании данных графика.
1) Сила тока в цепи не меняется в ходе эксперимента.
2) Сила тока увеличивается с уменьшением сопротивления.
3) При сопротивлении 2 Ом сила тока в цепи примерно равна 6 А.
4) При сопротивлении 8 Ом сила тока в цепи примерно равна 0,6 А.
5) Напряжение уменьшается с увеличением сопротивления.

1) $Неверно$
Если бы сила тока была постоянной величиной, то по закону ома $U = IR$ продолжение графика должно проходить через точку (0;0) на графике, а здесь это не так.
2) $Верно$
Сила тока считается по формуле $I = U R$ . Посчитаем примерные силы тока при сопротивлениях 2 и 8 Ом:

3 5 I2 ≈ 2 = 1,5 Ом,I8 ≈ 8 ≈ 0,6 Ом

Что подтверждает то, что в данном эксперименте сила тока увеличивается с уменьшением сопротивления.
3) $Н еверно$
См.п. 2
4) $В ерно$
См.п. 2
5) $Н еверно$
По графику видно, что напряжение растет с увеличением сопротивления.
