Задача по электродинамике №177

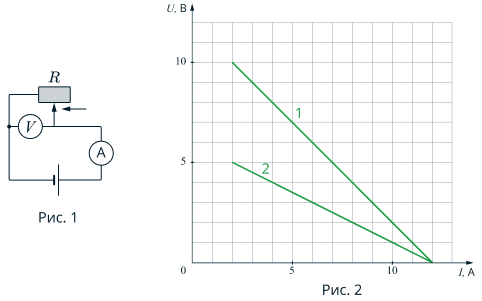

На рис. 1 приведена схема установки, с помощью которой исследовалась зависимость напряжения на реостате от величины протекающего тока при движении ползунка реостата справа налево.

PIC

На рис. 2 приведены графики, построенные по результатам измерений для двух разных источников напряжения.

Выберите все утверждения, соответствующих результатам этих опытов.
1) При силе тока 12 А вольтметр показывает значение ЭДС источника.
2) Ток короткого замыкания равен 12 А.
3) Во втором опыте сопротивление реостата уменьшалось с большей скоростью.
4) Во втором опыте ЭДС источника в 2 раза меньше, чем в первом.
5) В первом опыте ЭДС источника равна 5 В.

Демонстрационная версия ЕГЭ 2015 по физике

1) Н еверно
Из графиков видно, что ток, равный 12 А, является током короткого замыкания, следовательно, напряжение на вольтметре будет равно 0.

2) Верно
Верно на основе предыдущего пункта

3) Неверно
На данном графике представлена лишь зависимость напряжения от тока, поэтому ничего нельзя сказать о скорости изменения сопротивления резистора.

4) Верно
В данной схеме верно данное уравнение: U =ξ − Ir  , где U  — падение напряжение на реостате, I  — сила тока через контур,    ξ  — ЭДС источника, r  — внутреннее сопротивление источника.
Запишем данное уравнение для двух разных точек одного источника(одной прямой).
Рассмотрим сначала 1 источник:

( {10 = ξ1 − 2r1 ,точка(2,10) (7 = ξ1 − 5r1  ,точка(5,7)

Решая данную систему, получим r = 1 Ом ⇒ ξ = 12 В  1          1
Аналогчно делаем для 2 источника и получаем r2 = 0,5 О м⇒ ξ2 = 6 В

5) Неверно
В первом опыте ЭДС источника равно 12 В.
