Задача по электродинамике №173

Просмотров 7 Комментарии 0

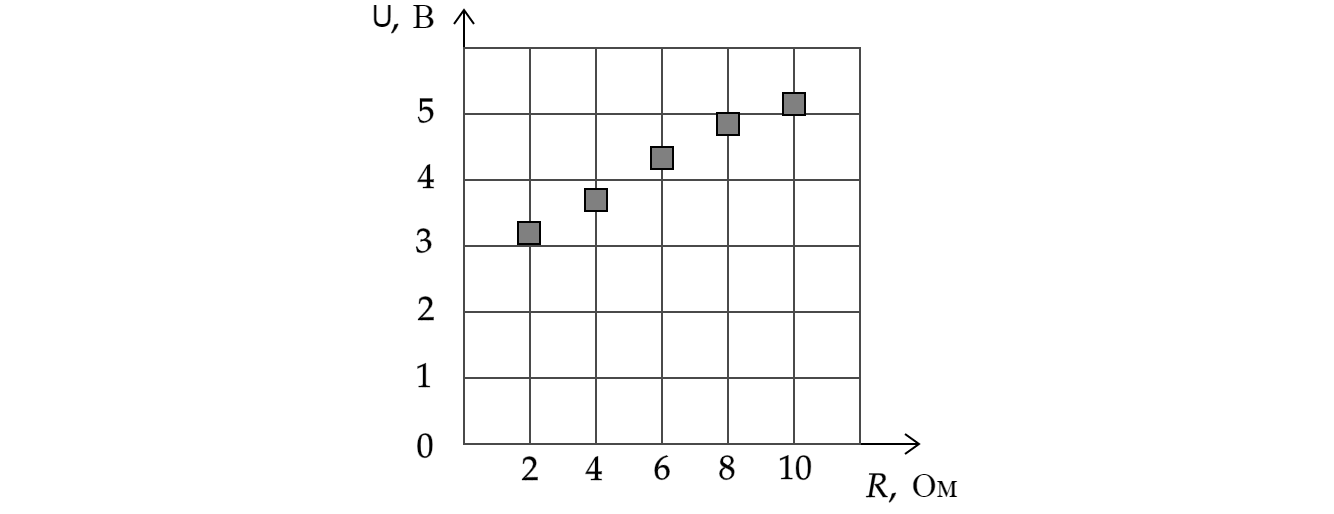

На графике представлены результаты измерений напряжения $U$ на реостате при различных значениях сопротивления $R$ реостата. Погрешность измерения напряжения $ΔU = ±0,2$ В, сопротивления $ΔR = ±0,4$ Ом.

Выберете все верные утверждения на основании данных графика.
1) С увеличением сопротивления напряжение увеличивается.
2) При сопротивлении 2 Ом сила тока примерно равна 1,5 А.
3) При сопротивлении 1 Ом сила тока в цепи примерно равна 2 А.
4) При сопротивлении 8 Ом сила тока примерно равна 0,78 А.
5) Напряжение не зависит от сопротивления.

1) $В ерно$
$\text{[math]}$ Исходя из графика, можно сделать вывод, что чем больше сопротивление реостата, тем больше напряжение на нем.
2) $В ерно$
$\text{[math]}$ По закону Ома сила тока в реостате прямо пропорциональна напряжению и обратно пропорциональна сопротивлению:

U- I = R

При сопротивлении 2 Ом напряжение на реостате равно $3$ В. Тогда сила тока примерно равна:

3 В I = 2-Ом-= 1,5 А

3) $Неверно$
Информации на графике недостаточно, чтобы сделать вывод, чему равна сила тока, протекающего через реостат, при сопротивлении 1 Ом.
4) $Н еверно$ $\text{[math]}$
При сопротивлении 8 Ом сила тока примерно равна:

4,8 В I = 8-Ом-= 0,6 А

5) $Неверно$
Исходя из графика видно, что напряжение на реостате зависит от сопротивления.
