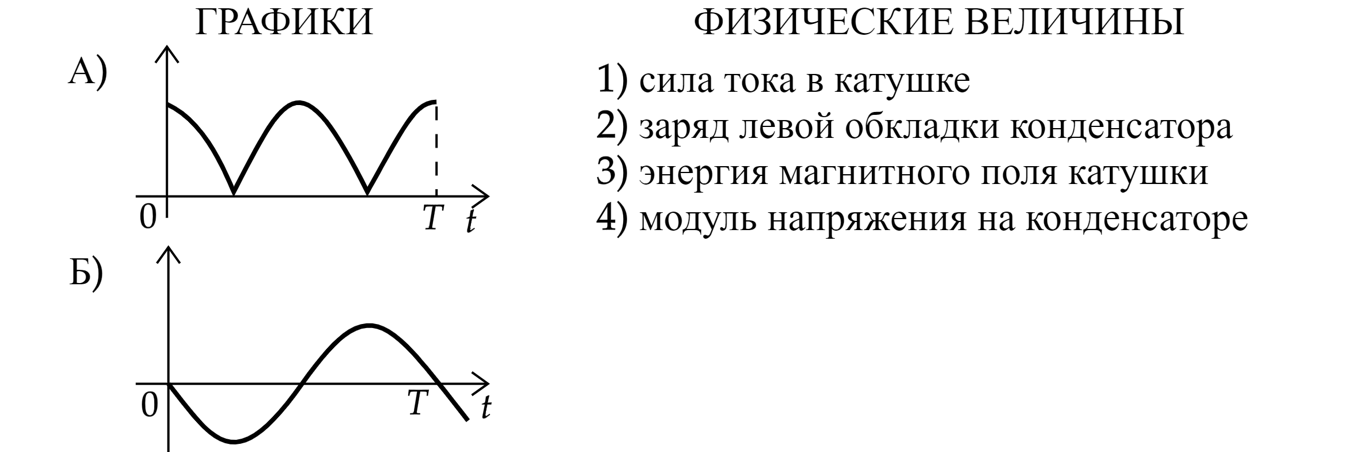

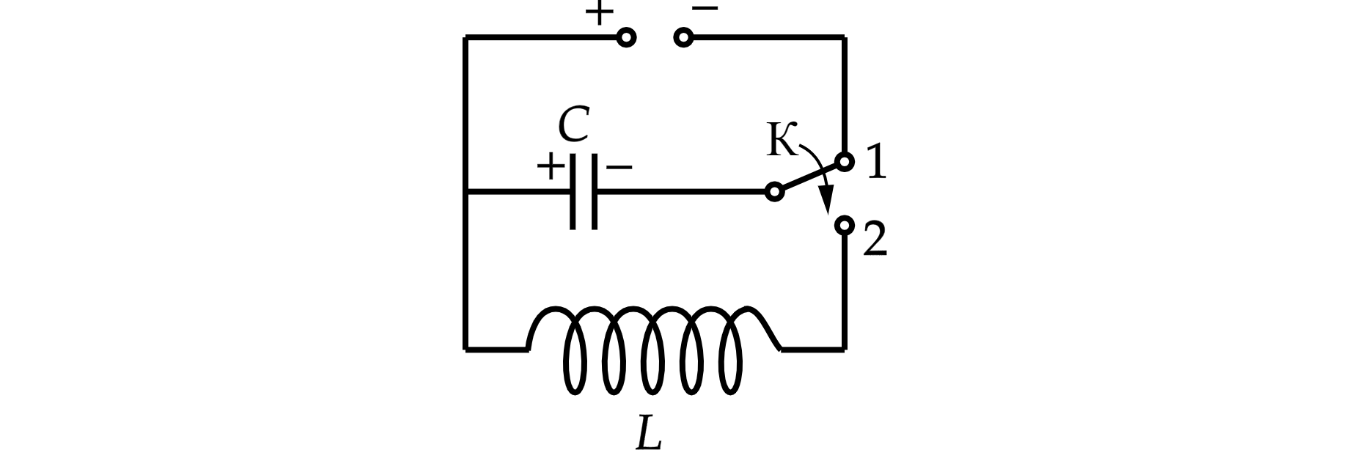

Конденсатор колебательного контура длительное время подключён к источнику постоянного напряжения (см. рисунок). В момент t = 0 переключатель К переводят из положения 1 в положение 2. На графиках А и Б представлены изменения физических величин, характеризующих колебания в контуре после этого.
– период электромагнитных колебаний.
Установите соответствие между графиками и физическими величинами, зависимости которых от времени эти графики могут представлять.
К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите в таблицу выбранные цифры под соответствующими буквами.
В начальный момент времени весь заряд сосредоточен на обкладках конденсатора. Значит график А, соответствует либо заряду на левой обкладке конденсаторе, либо модулю напряжения на нем, но так как заряд на обкладках при колебаниях будет отрицательный, а модуль напряжения будет вычислять по формуле:
А – 4.
Сила тока на катушке будет вычисляться по формуле:
Энергия на катушке
Энергия не может быть отрицательной, а сила тока может быть, значит Б – 1
