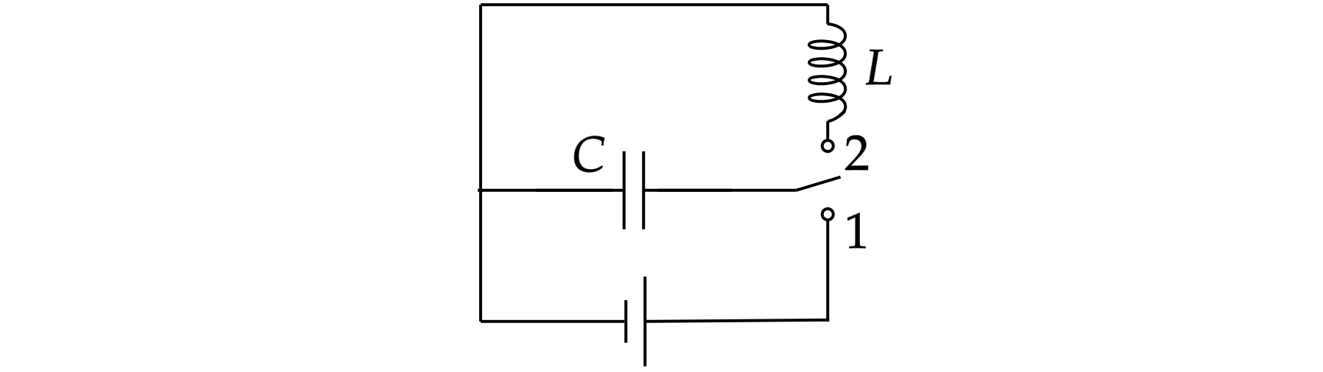

Перекидной ключ находится в положении 1 в течение долгого времени. Далее ключ переключают в положение 2 и начинают наблюдение за возникшими колебаниями. Установите соответствие между графиками и физическими величинами, зависимости которых от времени эти графики могут отражать.
К каждой позиции первого столбца подберите соответствующую позицию второго и запишите в таблицу выбранные цифры под соответствующими буквами.

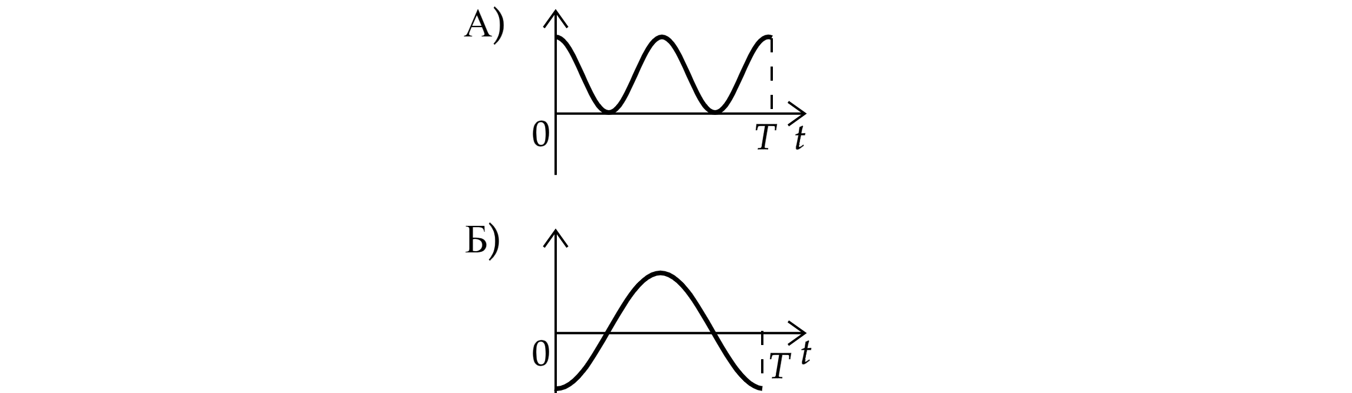

Установите соответствие между графиками и физическими величинами, зависимости которых от времени эти графики могут представлять.
ФИЗИЧЕСКИЕ ВЕЛИЧИНЫ
1) Энергия конденсатора
2) Модуль напряжения на конденсаторе
3) Ток через катушку
4) Заряд левой обкладки конденсатора
Досрочная волна 2019
График Б – ни одна из данных величин не может быть отрицательным, кроме заряда.
Заметим, что период колебаний заряда в 2 раза больше, чем период колебаний величины графика А, следовательно, это энергия конденсатора:
