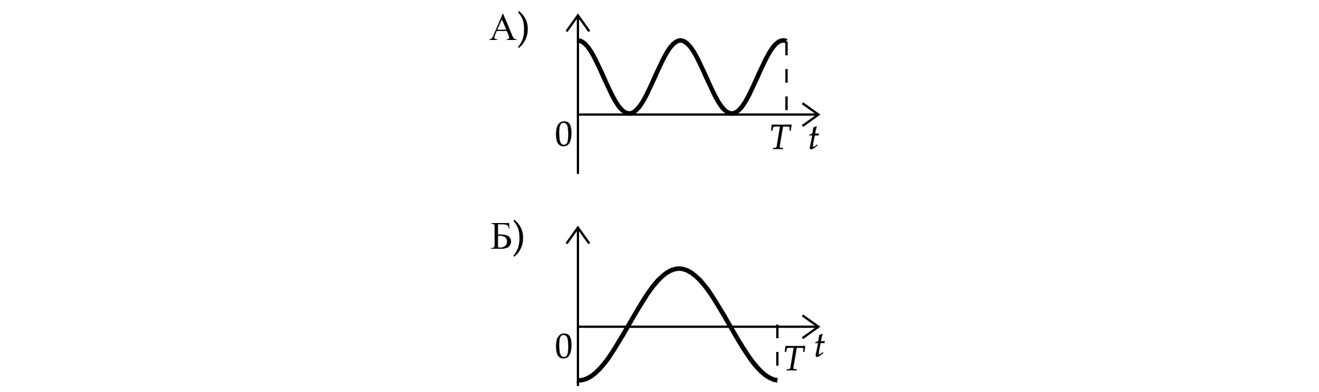

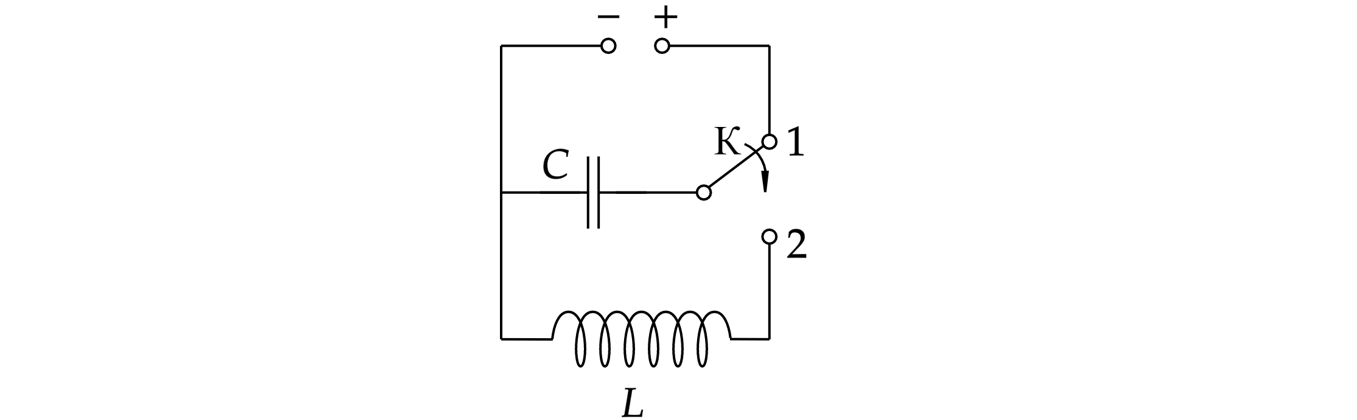

Конденсатор колебательного контура длительное время подключён к источнику постоянного напряжения (см. рисунок). В момент t = 0 переключатель К переводят из положения 1 в положение 2. Графики А и Б представляют изменения физических величин, характеризующих электромагнитные колебания в контуре после этого (Т — период колебаний).
Установите соответствие между графиками и физическими величинами, зависимости которых от времени эти графики могут представлять.
ФИЗИЧЕСКИЕ ВЕЛИЧИНЫ
1) сила тока в контуре
2) энергия магнитного поля катушки
3) энергия электрического поля конденсатора
4) заряд левой обкладки конденсатора
Досрочная волна 2019
А) Во-первых, это энергия, так как заряд может быть отрицательным, а сила тока изменяется с меньшим периодом. При этом это заряд конденсатора, так как он первоначально заряжен.
Б) Единственное, что из списка может быть отрицательным – заряд.
